Bergmann Audio Odin Tonabnehmer

Bergmann Audio Odin Tonabnehmer

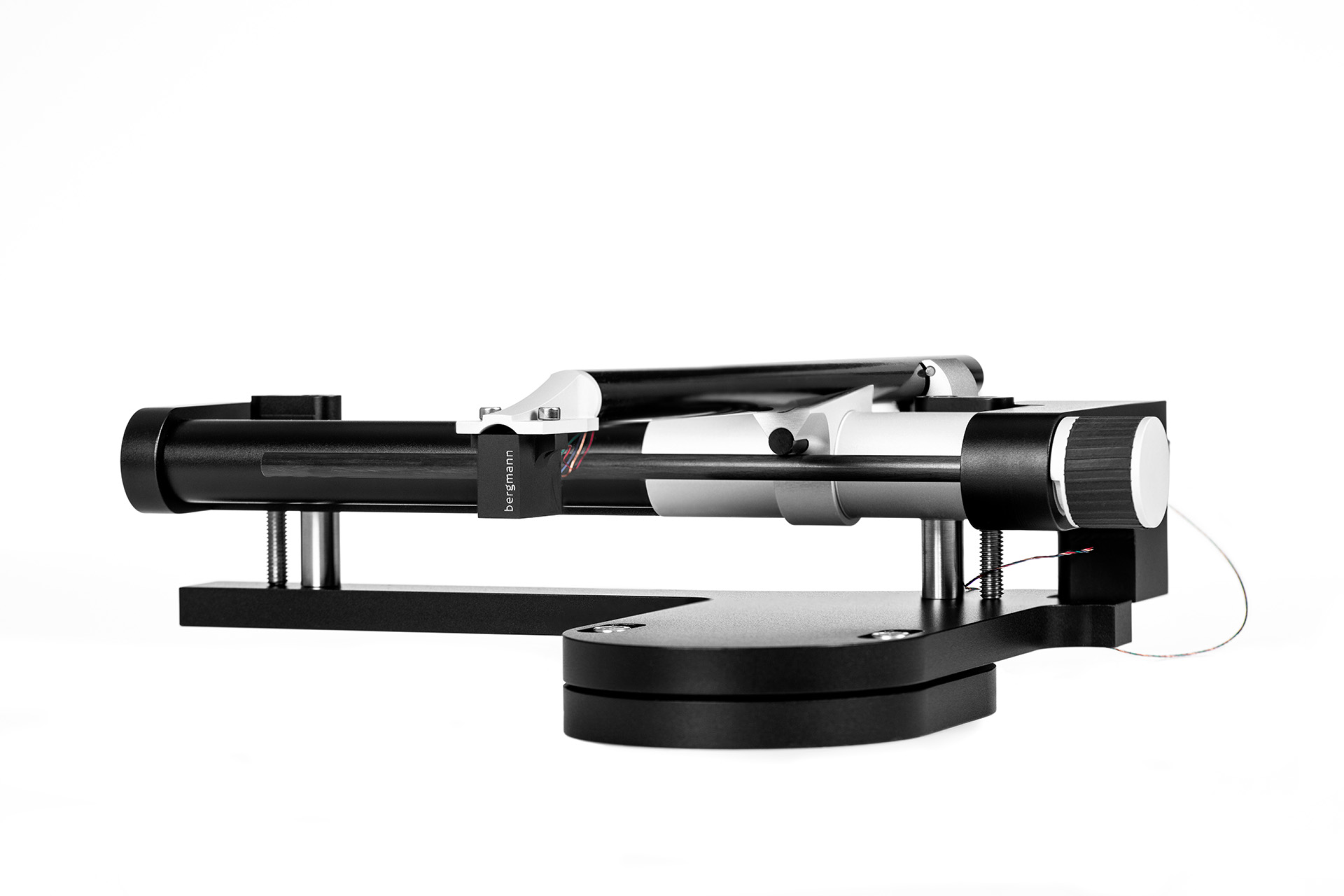

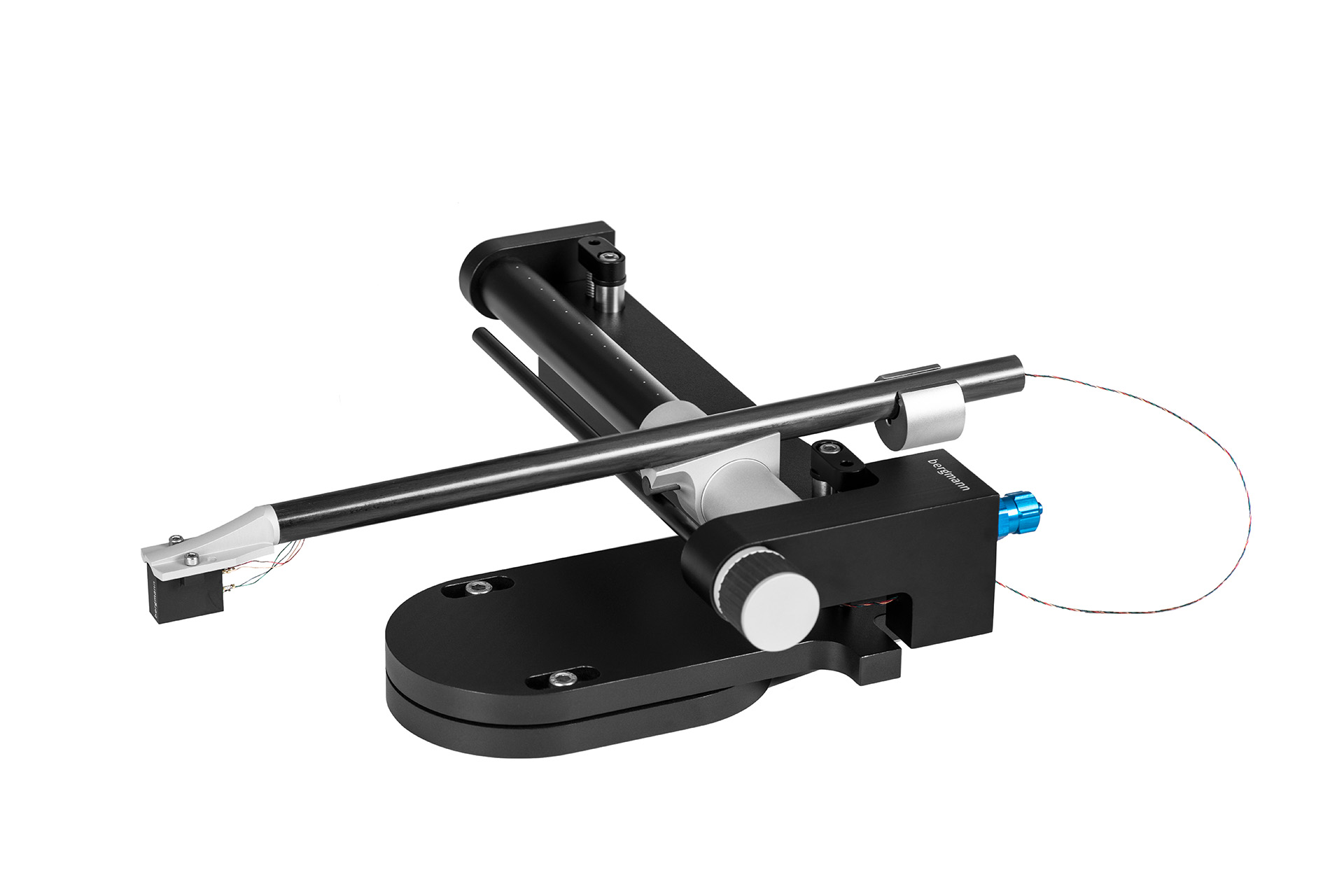

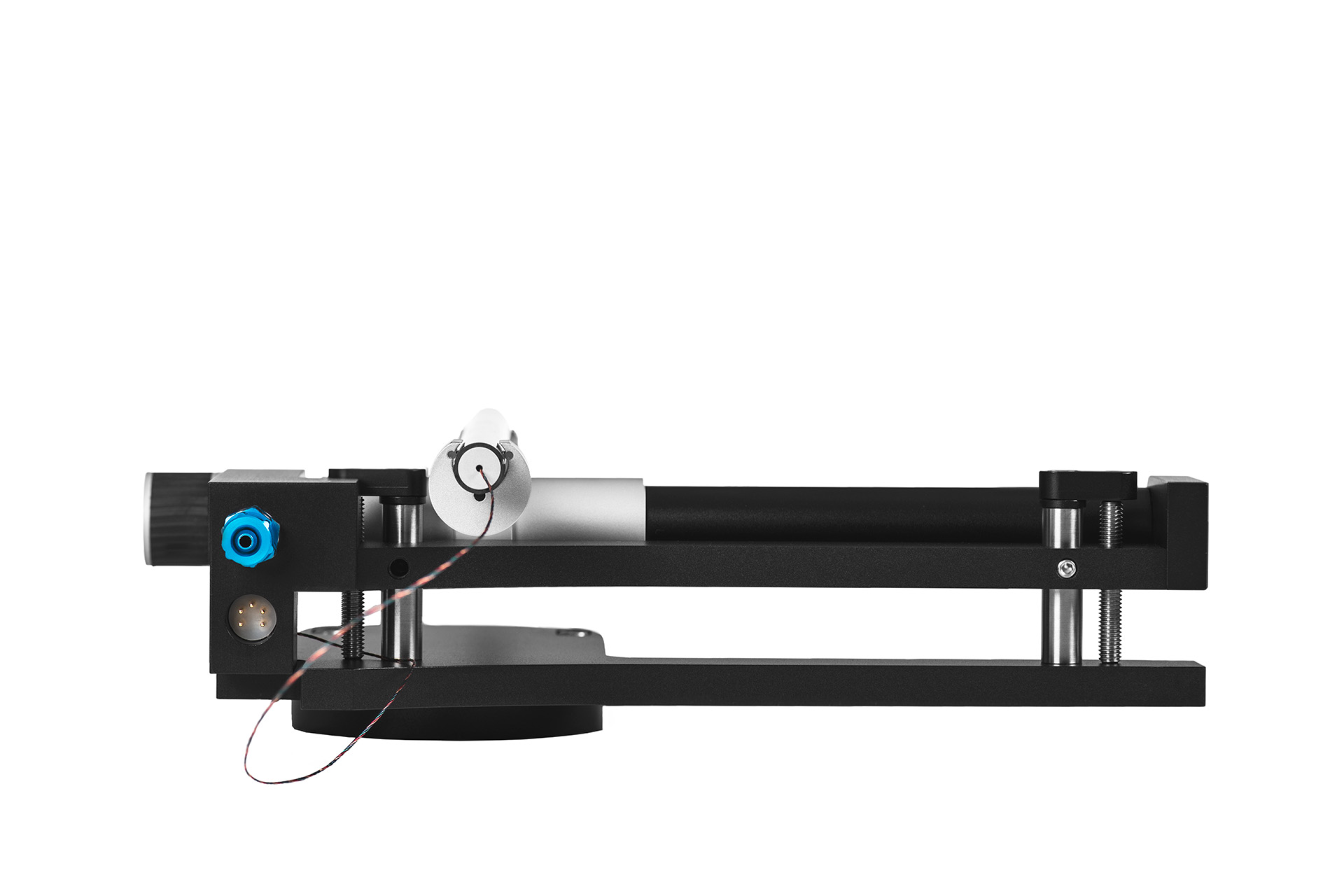

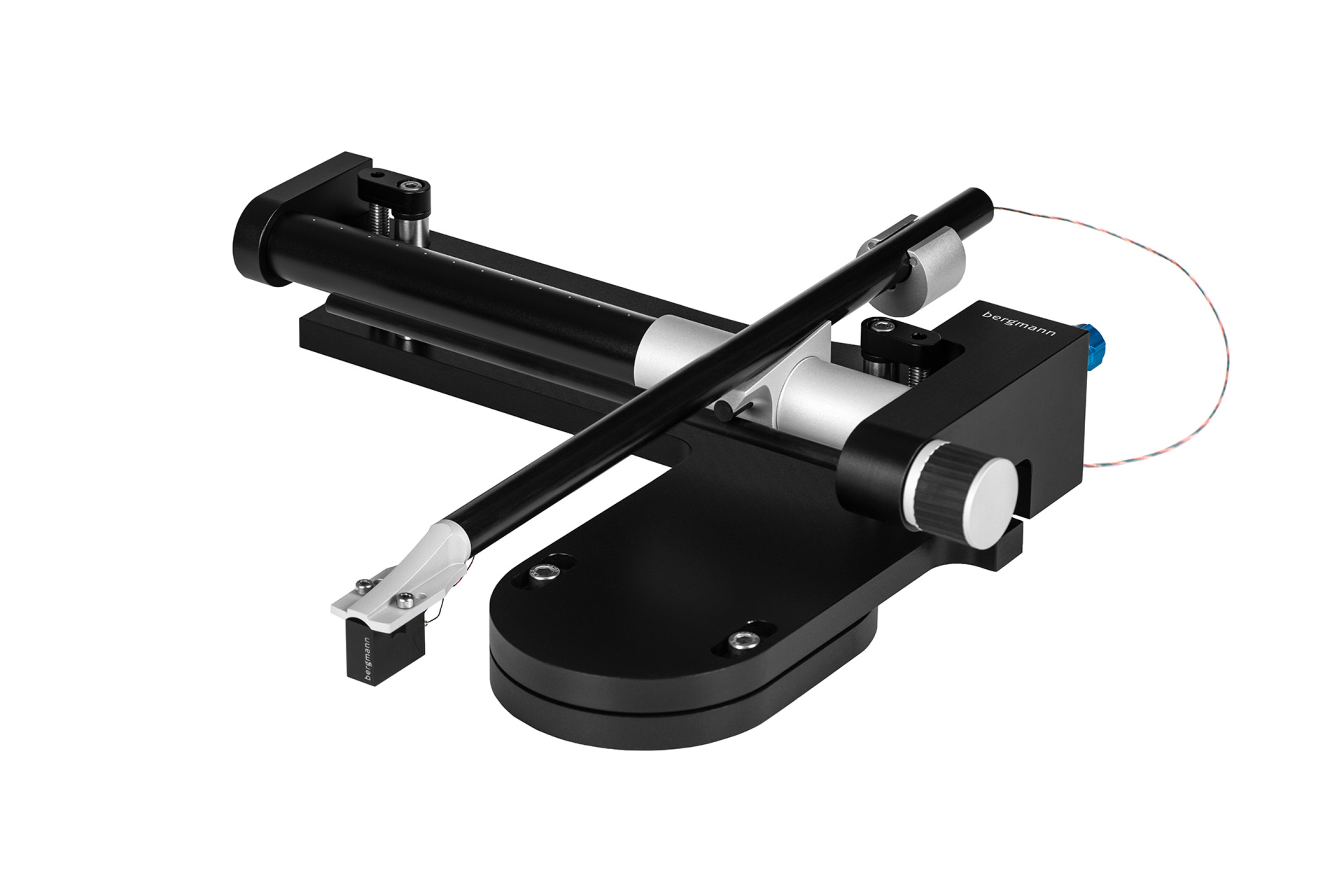

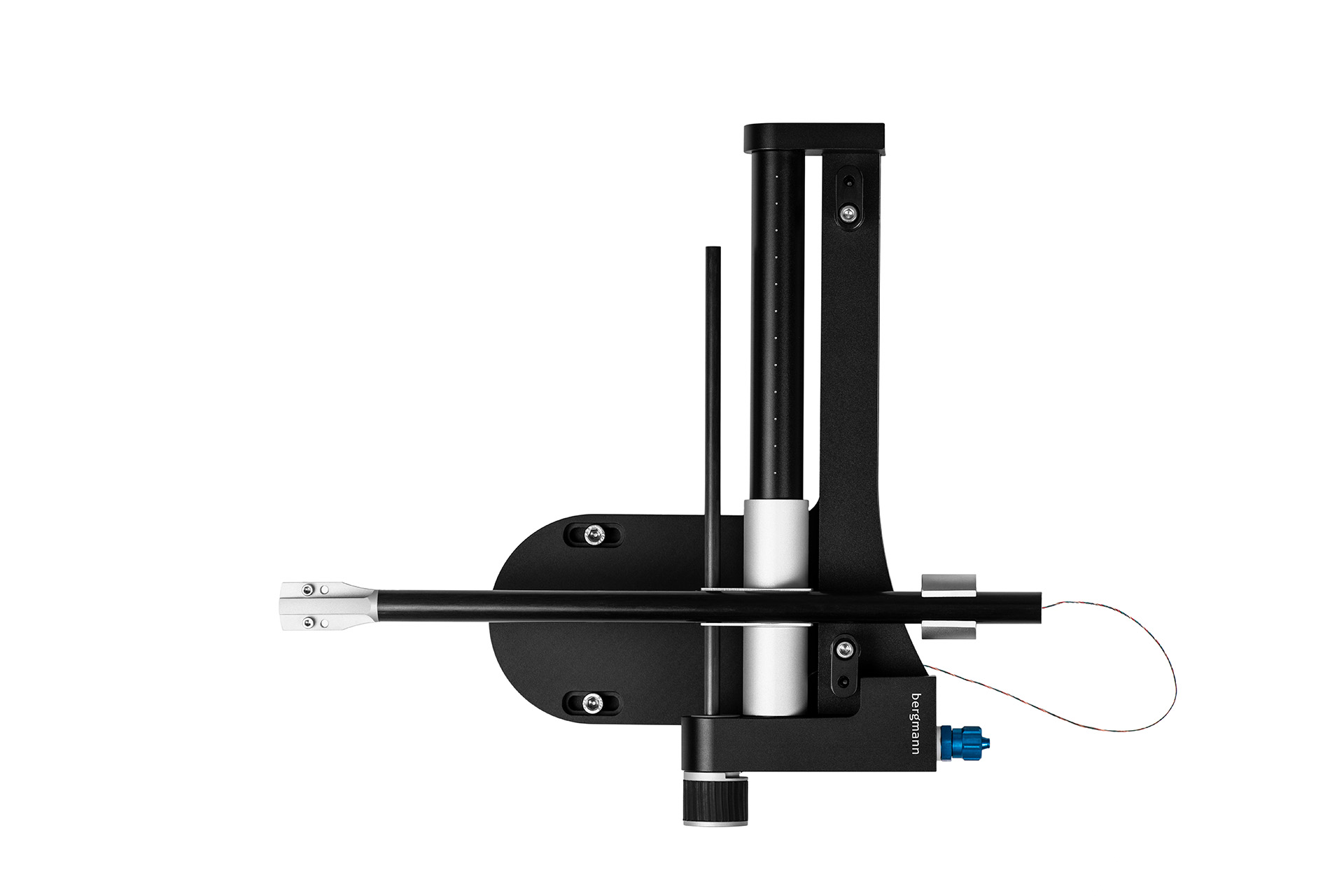

Odin-Tonarm – Bergmann AudioLufttragender Tonarm mit linearer Spurführung – Odin-TonarmDer universellste luftgelagerte Tonarm mit linearer Spurführung.Der Odin-Tonarm passt auf die meisten High-End-Plattenspieler-Designs – inkl. der Bergmann 4-Arm-Plattenspieler Modell Galder.

Stärke im luftgelagerten Tonarm mit linearer SpurführungDer lineare Tracking-Tonarm des Odin-Tonarms verfolgt die Schallplatte, während sie gedrückt wird = kein Tracking-Fehler.Der Vorteil ist eine verzerrungsfreie und entspannte Wiedergabe auch bei komplexen Passagen.Ein weiterer wichtiger Vorteil des Luftlagers ist die Immunität des Tonarms gegenüber akustischen Rückkopplungen, da er keinen mechanischen Kontakt (das bewegliche Teil) zum Plattenteller hat. Der einzige Kontakt besteht über die Nadelspitze und das Tonarmkabel. Klangfarbe, Details und Nuancen sind ein natürlicher Teil des transparenten und lebendigen akustischen Bildes.

Design – Odin-TonarmBei der Gestaltung und Konstruktion von Odin bleiben wir unserer Idee der Einfachheit treu: So wenige Teile und Baugruppen wie möglich, um Resonanzen zu vermeiden.Ein Parameter beim ultimativen Tonarmdesign ist die Steifigkeit und Stabilität der Konstruktion. Beide sind sorgfältig in den Odin-Arm integriert. Ein Beispiel ist die Airpipe, die an beiden Enden befestigt ist, um dem schwebenden Teil die bestmögliche Basis zu geben.Das Armrohr ist traditionell für Bergmann-Tonarme – eine durchdachte Konstruktion aus wenigen Teilen, hergestellt als Doppelrohrkonstruktion mit Dämpfung zwischen den Rohren. Dies bedeutet, dass das Armrohr die Vibrationen von Tonabnehmer- und Schallplattenrillen kontrolliert, wenn es um die musikalischen Crescendos geht.Das Tonarmkabel ist – wie bei Bergmann-Tonarmen üblich – einteilig vom Tonabnehmerclip bis zum DIN-Stecker. Der DIN-Anschluss gewährleistet dem Benutzer Flexibilität beim Anschluss des bevorzugten Verbindungs-Phonokabels.Das Gegengewicht ist vom Arm entkoppelt, um Resonanzen zu vermeiden. Schwimmender Teil – vielleicht der wichtigste Teil eines luftgelagerten Tonarms!Der erste Teil des Tonarms, der die Modulationen der Plattenrille und des Tonabnehmers verarbeitet, ist der bewegliche Teil des Tonarms. Kopfgehäuse, Armrohr, Gleitrohr und Gegengewicht müssen gut durchdacht und zusammengebaut sein, um Resonanzen zu vermeiden, die das empfindliche Signal stören könnten.Die Kopfschale ist eine sehr steife Konstruktion, die aus einem massiven Stück Aluminium gefertigt und mit 2-Komponenten-Epoxidharz auf das nahtlose Carbonfaser-Armrohr geklebt ist, bei dem es sich um eine doppelte Carbonfaserrohrkonstruktion mit dazwischenliegender Dämpfung handelt, um Klangverfärbungen zu vermeiden. Das Armrohr ist in einer Nut oben auf dem Gleitrohr befestigt, das aus zwei Teilen massivem Aluminium gefertigt und mit 2-Komponenten-Epoxidharz verklebt ist.Der Abstand zwischen dem Luftrohr und dem Gleitrohr beträgt 50 Mikron, da wir dies als das benutzerfreundlichste empfanden.Die Azimut-Einstellung ist sehr gut durchdacht – ein Schlitz an der Unterseite des Kopfgehäuses, in den eine „Azimut-Platte“ perfekt passt = 100 % Kontakt, der Azimut wird einfach durch Anziehen oder Lösen der beiden Schrauben, die den Tonabnehmer halten, eingestellt Drehen Sie dann die Patrone auf einen perfekten Azimut. Bei Bergmann Audio glauben wir nicht an eine verdrehbare Headshell im Tonarmrohr, da diese Lösung niemals so stark und steif sein wird wie die Konstruktion, die wir für den Odin-Tonarm vorgenommen haben.Das Tonarmkabel ist von den Tonabnehmerklemmen bis zum DIN-Stecker aus einem Stück gefertigt, um eine möglichst reine Signalübertragung zu gewährleisten. Headshell aus massivem Aluminium gefertigt. Das Design sorgt für optimale Steifigkeit.Azimutplatte. 100 % Kontakt zum Headshell und Tonabnehmer.Armtube ist ein doppelt nahtloses Carbon-Design mit dazwischenliegender Dämpfung.Gleitrohr schwimmt völlig reibungsfrei auf dem Luftrohr.Tonarmkabel in einem Stück von den Tonabnehmerklemmen bis zum DIN-Stecker.Gegengewicht, durch 3 Gummischnüre vom Armrohr entkoppelt.LuftversorgungDer Luftversorgung galt unsere größte Aufmerksamkeit. Ziel ist es, eine geräuschlose Luftversorgung zu entwickeln, die im Hörraum platziert werden kann und einen gleichmäßigen, sauberen und trockenen Luftstrom liefert.Bei der Pumpe handelt es sich um eine ölfreie, langlebige Einheit, die kaum Wartung erfordert.Die Impulse der Pumpe werden in einem gekapselten Reservoir aufgenommen. Dies führt zu einer gleichmäßigen Luftströmung zum Luftlager. Die Luftversorgung ist mit einem Filter ausgestattet, der verhindert, dass Staubpartikel in das System gelangen. Der Filter ist bei Bedarf austauschbar

• Basis für den schwebenden Teil
• An beiden Enden abgestütztes Luftrohr für optimale Steifigkeit.
• Grundplatte. Kann vor- und zurückbewegt werden, um einen perfekten Überstand und eine perfekte Nivellierung des Bodens zu erzielen
• Luftleitung.
• VTA-Platte – auf der alle Funktionsteile befestigt sind.
• VTA-Einstellschraube.
• An der Grundplatte befestigte VTA-Säulen. Die VTA-Platte kann durch Drehen der VTA-Einstellschrauben an den Säulen angepasst werden.
• Schrauben zum Festziehen der VTA-Platte, wenn VTA eingestellt wird.
• Lufteinlass, um den schwebenden Teil durch ein äußerst reibungsfreies Luftkissen zu unterstützen.
• Der Luftstrom kann einfach über ein Ventil an der Luftzufuhr eingestellt werden.
• DIN-Stecker, passend für Phonokabel aller Marken.
