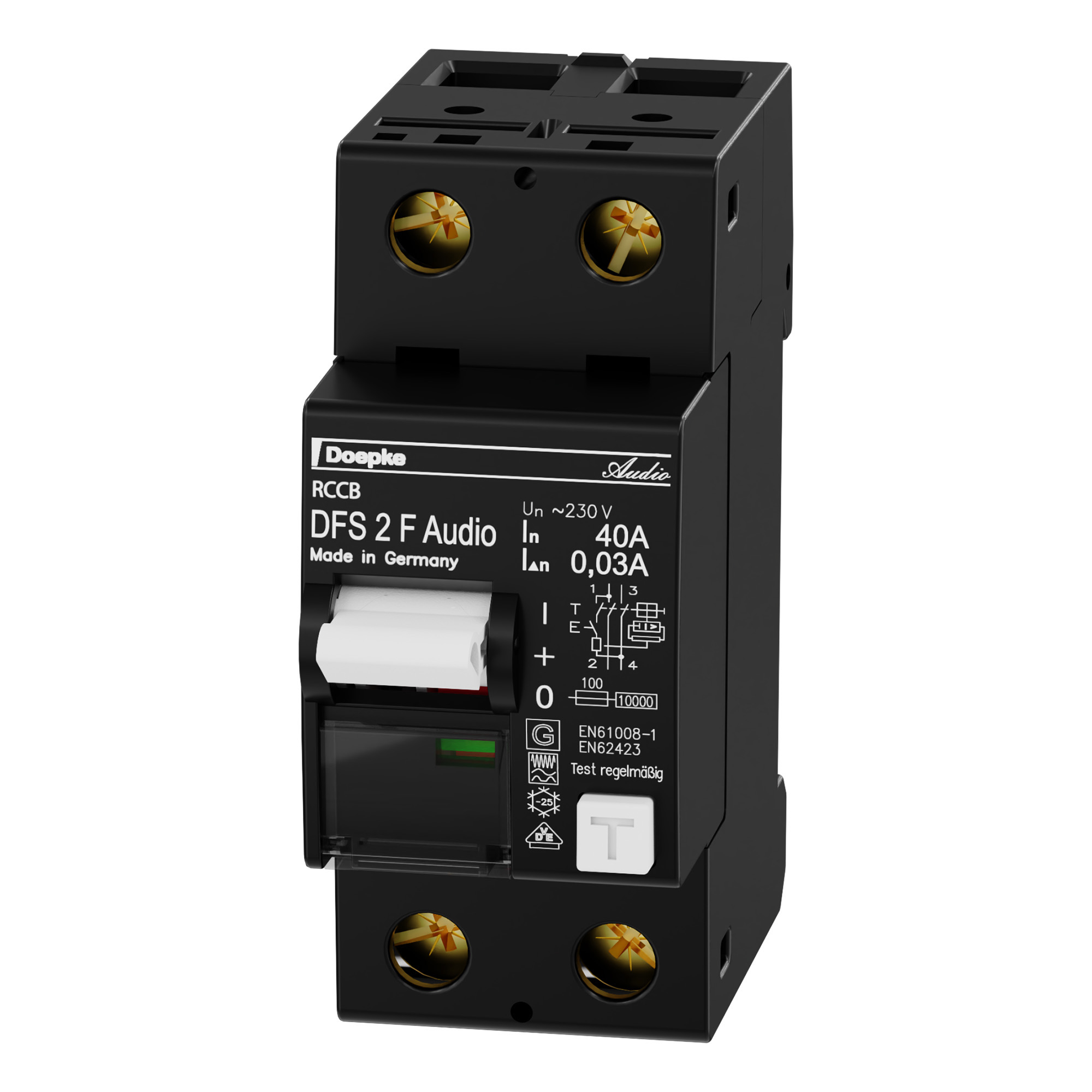

Doepke Audio FI Fehlerstromschutzschalter DFS 2 040-2/0,03-F Audio

Ein Muss für die perfekte Strmversorgung hochwertiger Musikanlagen.

FI-Schalter, zweipolig, 40 A, 0,03 A, Typ F, Audio, N beliebig

• mischfrequenzsensitiv, netzspannungsunabhängig
• für audiophile Anwendungen
• höhere Anlagenverfügbarkeit: kurzzeitverzögert
• geringe Verlustleistung pro Pol
• versilberte Anschlussklemmen
• VDE-zertifiziert

Funktion
Fehlerstromschutzschalter (RCCB) sind Komponenten zur Realisierung der Schutzmaßnahme „Schutz durch automatische Abschaltung
der Stromversorgung“ gemäß den Anforderungen der VDE 0100 Teil 410 bzw. entsprechenden internationalen Errichtungsvorschriften.
Geräte der Baureihe DFS 2 sind kompakte zweipolige Fehlerstromschutzschalter für einphasige Netze. In der Standardausführung
belegen sie nur zwei Teilungseinheiten. Trotz der kompakten Maße sind eine Vielzahl verschiedener Auslöseströme und Charakteristiken
bei Bemessungsströmen – je nach Ausführung – bis zu 125 A verfügbar. Außerdem verfügen sie über große Doppelstockklemmen
zur Aufnahme großer Leiterquerschnitte, einen praktischen Multifunktionsschaltknebel und können durch eine kostenlose Software
beschriftet werden. Schalter des Fehlerstromtyps F sind netzspannungsunabhängig und erfassen zusätzlich zu sinusförmigen Wechsel-
und pulsierender Gleichfehlerströmen des Typs A auch Fehlerströme mit Mischfrequenzen abweichend von 50 Hz. Diese können
beispielsweise durch die Verwendung einphasig betriebener Frequenzumrichter oder moderner LED-Leuchten entstehen. DFS in
der Ausführung „Audio“ sind besonders für den Schutz von Stromkreisen mit hochwertigen audiophilen Komponenten wie z. B.
Plattenspieler, CD-Spieler, Netzwerk-Streamer, Verstärker, Aktivlautsprecher oder auch Beschallungsanlagen für Theatersäle, Kinos,
usw. geeignet. Durch die konstruktiven Optimierungen, wie massive versilberte Anschlussklemmen, massive und versilberte interne
Stromleiter aus hochreinem und sauerstoffarmem Kupfer, großflächige Schaltkontakte mit hohem Anpressdruck, einer speziellen
konstruktiven Ausführung des Summenstromwandlers, die im regulären Betrieb unerwünschte induktive Anteile minimiert, sorgen sie für
einen uneingeschränkten Stromfluss. Durch diesen extrem niederimpedanten Aufbau ermöglichen sie einen unverfälschten Klanggenuss
durch die zu schützenden audiophilen Komponenten.

Eigenschaften
2-polige Ausführung in schmaler 2 TE Baubreite, sensitiv für Wechsel- und pulsierende Gleichfehlerströme der Netzfrequenz (Typ A) sowie
Wechselfehlerströme mit Mischfrequenzen ungleich 50 Hz, hohe Immunität gegen Stoßfehlerströme und netzspannungsgetriebene
Folgestromimpulse, besonders geeignet für den Schutz hochwertiger Audio-Komponenten, konstruktive Optimierung in
Bezug auf die Klangqualität, z. B. versilberte, interne Stromleiter, versilberte Anschlussklemmen, etc, geringe Baugröße für alle
Bemessungsströme, hohe Kurzschlussfestigkeit, beidseitige Doppelstockklemmen für großen Leiterquerschnitt und Schienenanschluss,
Schaltstellungsanzeige, Sichtfenster für Beschriftungsetiketten, Multifunktionsschaltknebel mit drei Positionen: „ein“, „aus“, „ausgelöst“,
Neutralleiterposition beliebig
Montageart
Schnellbefestigung auf Tragschiene, Einbaulage beliebig, Einspeiserichtung beliebig

Einsatzgebiete
Der DFS-Audio findet speziell in Stromkreisen mit hochwertigen, audiophilen Komponenten wie z. B. Plattenspieler, CD-Spieler,
Netzwerk-Streamer, Verstärker, Aktivlautsprecher oder auch Beschallungsanlagen für Theatersäle, Kinos, usw. seinen Einsatz. Ein
Fehlerstromschutzschalter vom Typ F gewährleistet eine hohe Anlagenverfügbarkeit durch Unempfindlichkeit gegenüber transienten
Stoßströmen sowie eine zuverlässige Erfassung von Wechsel- und Pulsfehlerströmen der Bemessungsfrequenz (50 Hz), auch wenn
weitere Frequenzanteile im Fehlerstrom vorhanden sind, wie sie durch heutige Audio-Geräte mit Transformator- oder Schaltnetzteilen
auftreten können.
