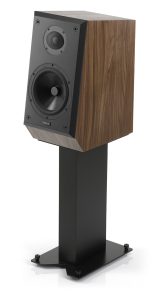

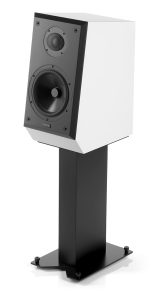

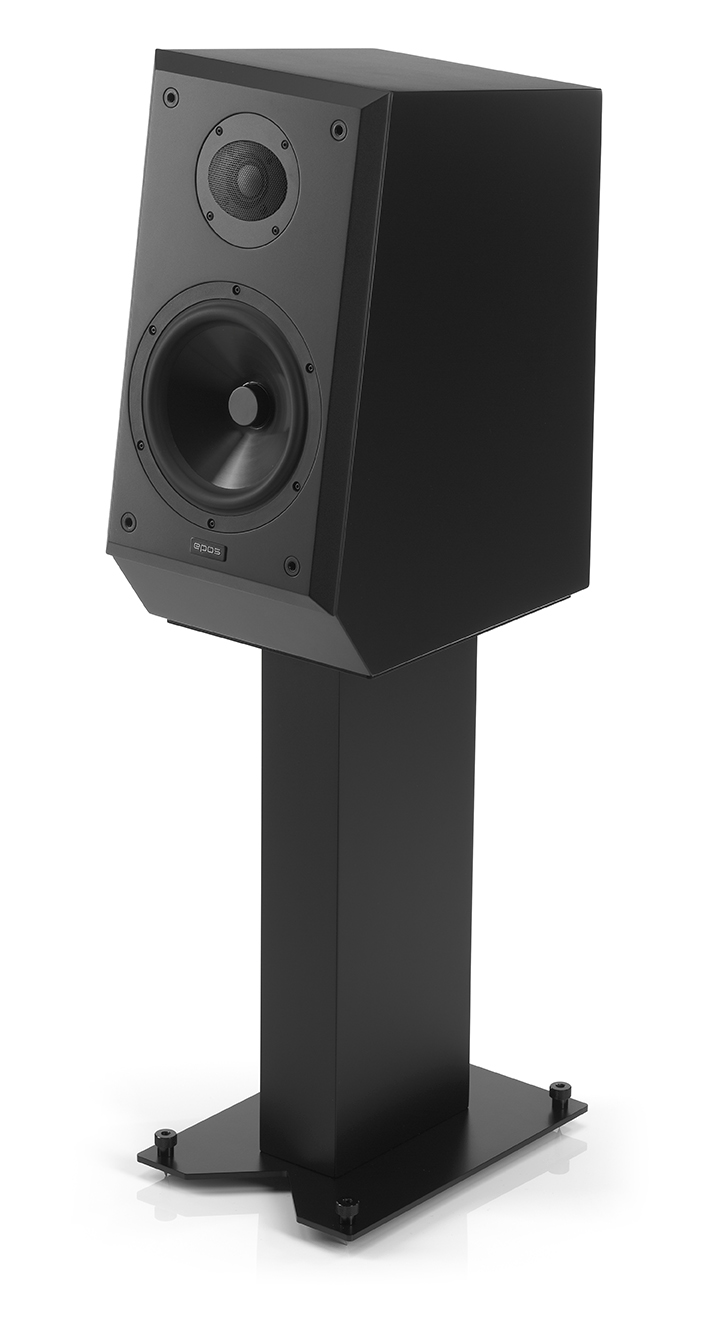

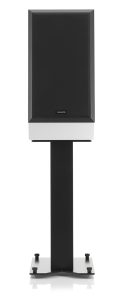

Epos ES-14N Regallautsprecher
Ein Neustart von EPOS konnte nur bedeuten, das berühmteste Modell, den ES-14, neu zu erschaffen. Dabei handelte es sich um einen 2-Wege-Lautsprecher in einem relativ großen und klassisch aussehenden Gehäuse, der auf einem speziellen Ständer verwendet werden sollte. Das Design sollte klassisch und nicht Lifestyle sein und nur Dinge tun, die zum Klang beitragen und so geradlinig wie möglich sein.
Die Analyse der alten Konstruktion war interessant. Es wurde ein 7-Zoll-Tieftöner mit Polypropylenmembran und einer unten hängenden Spule mit einem riesigen Magneten verwendet, aber mehrere Lagen VC-Wicklung, um die gesamte Spule schwer zu machen und eine Art Roll-Off in der Reaktionskurve des Tieftöners zu erreichen. Die Größe des Tieftöners entsprach keinem Standard – zu groß für ein 6,5“, aber zu klein für ein 8“. Aber es war eine kluge Wahl, denn man konnte mehr Drive bei niedrigeren Frequenzen erzielen, die eher einem 8-Zoll-Lautsprecher ähnelten, und einen Mittelbandcharakter, der eher dem 6,5-Zoll-Lautsprecher ähnelte.
Das Gehäuse selbst verbraucht mehr oder weniger das gleiche Volumen wie das Original-ES-14. Das ist keine große Überraschung, da sich die Gehäuselautstärke aus der Treiberkonfiguration und der definierten Bandbreite des Lautsprechers ergibt. Allerdings ist die Form des Schrankes unterschiedlich. Die vordere Schallwand ist nach hinten geneigt, um den Tieftöner und den Hochtöner zeitlich auszurichten. Außerdem kann sie beim Stehenwellenmodus zwischen Vorder- und Rückseite hilfreich sein. Da es sich bei der Konstruktion um ein Reflexsystem handelt, wird natürlich ein Port benötigt. Es befindet sich auf der Rückseite des Gehäuses und die gesamte Form des Anschlusses wurde so gewählt, dass Luftströmungsgeräusche minimiert werden. Um die offene Rohrresonanz des Ports zu kompensieren, wurden in der Mitte des Ports einige Öffnungen hinzugefügt. Um den Verlust des unteren Bassbereichs zu vermeiden, sind diese Öffnungen mit weichem Material abgedeckt, das so abgestimmt ist, dass nur unerwünschte Resonanzen des Ports unterdrückt werden.
Das Gehäuse besteht aus einer doppelschichtigen MDF-Konstruktion, die mit Dämpfungskleber der neuesten Generation zusammengeklebt wird. Diese neueste Generation ist im Vergleich zu älteren Lösungen konsistenter und ermöglicht eine einfachere Produktion. Zusätzliche Verstrebungen wurden verwendet, um die Vibrationsmodi des Panels zu kontrollieren und die unerwünschte Strahlung des gesamten Gehäuses zu reduzieren. Im Inneren wird nur wenig Dämpfungsmaterial benötigt.
Die Frontplatte ist ein zusätzliches Teil, das auf den Hauptschrank geklebt und geschraubt wird. Es ist umlaufend mit einer 45°-Abschrägung versehen, um den Beugungseffekt im Bereich von 2000–3000 Hz zu kontrollieren. Die ersten Prototypen verwendeten quadratische Gehäuse und es war unmöglich, einen guten Frequenzgang auf der Achse und außerhalb der Achse zu erzielen. Das Abrunden der Ecken hat nicht wirklich geholfen, nur die Fase hat den Beugungsfehler viel kleiner gemacht und dabei geholfen, das obere Mittelband auszugleichen. Eine altmodische Methode, aber eine nützliche Lösung. Der Lautsprecher wird mit einem Frontgitter geliefert, es wird jedoch nicht empfohlen, ihn beim Musikhören zu verwenden. Es dient eher als Schutz, wenn die Lautsprecher nicht verwendet werden. Der Hochtöner selbst ist ohnehin geschützt und die PP-Membran kann nicht leicht beschädigt werden.
Die Ausrichtung der Box ist eine flache 4.-Order-Ausrichtung mit einer Abstimmfrequenz von 38Hz. Es passt sich der unteren Endverstärkung vieler Hörräume an und ermöglicht eine schnelle und präzise Bassendverstärkung, wenn es an der richtigen Position im Raum verwendet wird. Bei den Polklemmen handelt es sich um 4-mm-Bananenbuchsen, die auf einer Metallplatte montiert sind. Diese Bananenbuchsen verbrauchen im Inneren sehr wenig Metall, um den besten Klang zu garantieren – das ist eine der schönen Ideen des ursprünglichen Designs und besser als die Verwendung sehr teurer „High-End“-Klemmen mit wenig Metall, aber einem hohen Preis. Diese einzelnen Kabelbuchsen leiten das Verstärkersignal an eine Frequenzweiche weiter, die sich auf der Rückseite des Lautsprechers befindet.
