GigaWatt Power Line Conditioner PC-2 EVO+
GIGAWATT PC-2 EVO+ ist ein technologisch fortschrittlicher Power Conditioner der neuen Generation, der entwickelt wurde, um Audio-Video-Systeme der Hi-Fi- und Hi-End-Klasse mit Strom zu versorgen und zu schützen. Dieser Conditioner schützt nicht nur effektiv vor Störungen und Überspannungen im Hausstromnetz, sondern garantiert auch eine deutliche Verbesserung der Ton- und Bildqualität der angeschlossenen Geräte.
Die wesentlichen Unterschiede zum PC-1 EVO:
- Sechs Ausgangsbuchsen
- Drei Filterzweige
- Eine Pufferschaltung
- DC-Offset-Blocker
- Antivibrationsfüße aus Aluminium
- Steiferes Chassis
- KONSTRUKTION
Alle internen Elemente des Klimageräts waren in einem starren Stahl-Aluminium-Chassis eingeschlossen, das auf Antivibrationsfüßen aus massivem, eloxiertem Aluminium mit einer 3,5 mm dicken Schicht aus proprietärem Elastomer gelagert war.

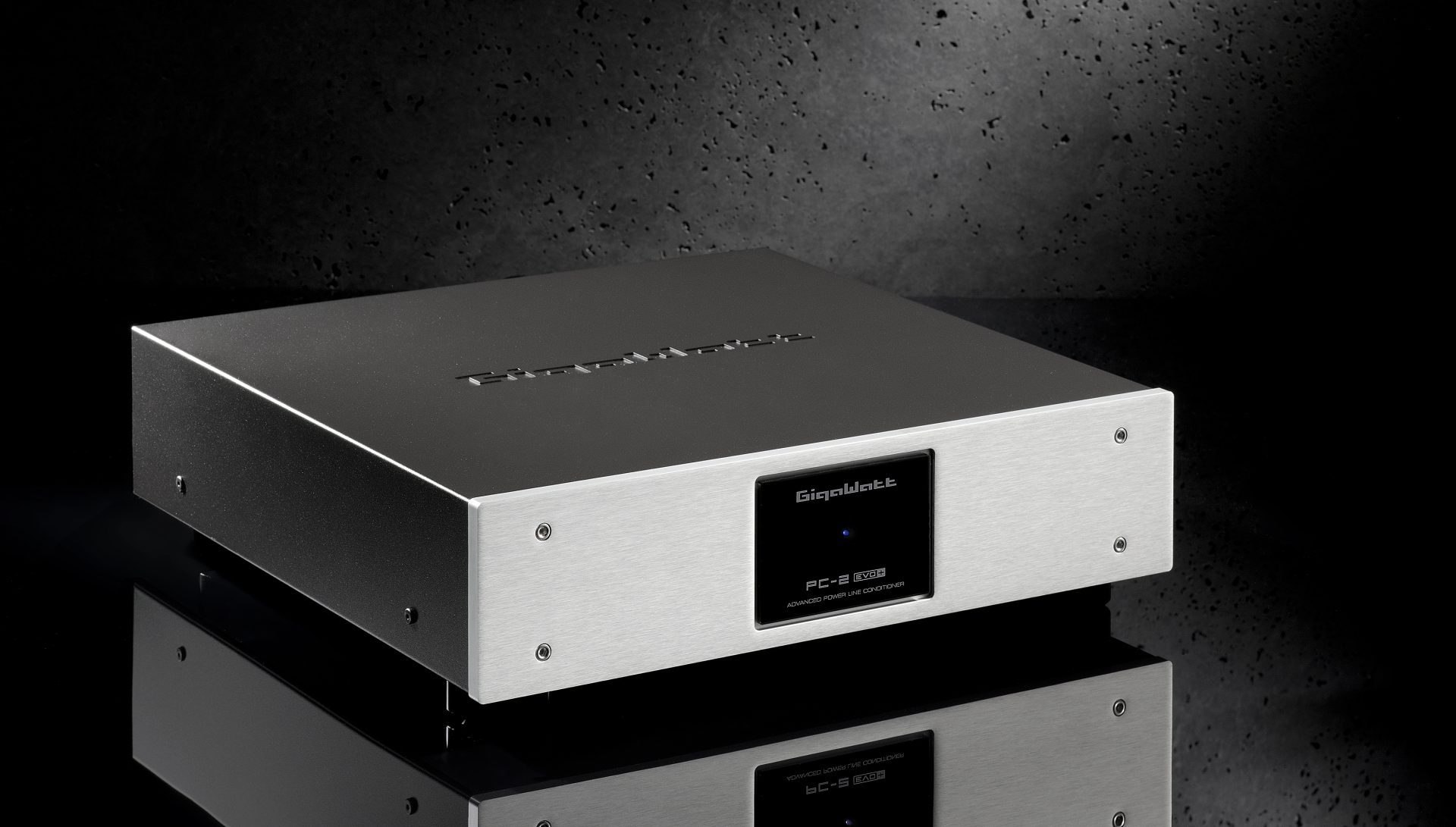

Die Frontplatte des Klimageräts besteht aus einer dicken Platte aus Luftfahrt-Aluminium. Seine Oberfläche wird nach dem Präzisionsfräsen gebürstet und anschließend schwarz oder silbern eloxiert.
Das PC-2 EVO+ verfügt über sechs hochwertige proprietäre GigaWatt-Netzbuchsen mit großflächigen Kontakten. Die Messingkontakte der Buchsen wurden dem Prozess der technischen Versilberung ohne Verwendung von Zwischenmetallen, wie Kupfer oder Nickel, die einen ungünstigen Serienwiderstand und Spannungsverlust einbringen könnten, unterzogen. Die vergrößerte Oberfläche der Kontakte und die dicke Silberschicht garantieren einen guten Kontakt zu den Steckerpins. Die Sockel wurden zusätzlich kryogen modifiziert und entmagnetisiert.
Der ordnungsgemäße Betrieb des Geräts wird durch eine blaue LED angezeigt, die in einem Display in der Mitte der Blende angebracht ist. Die Klimaanlage ist außerdem mit einem zusätzlichen Schaltkreis ausgestattet, der einen falschen Anschluss an das Stromnetz anzeigt. Seine Aktion wird durch eine rote LED auf der Rückseite des Geräts angezeigt, die eine falsche Polarität des Geräts oder eine fehlerhafte Erdung anzeigt.
TECHNISCHE LÖSUNGEN

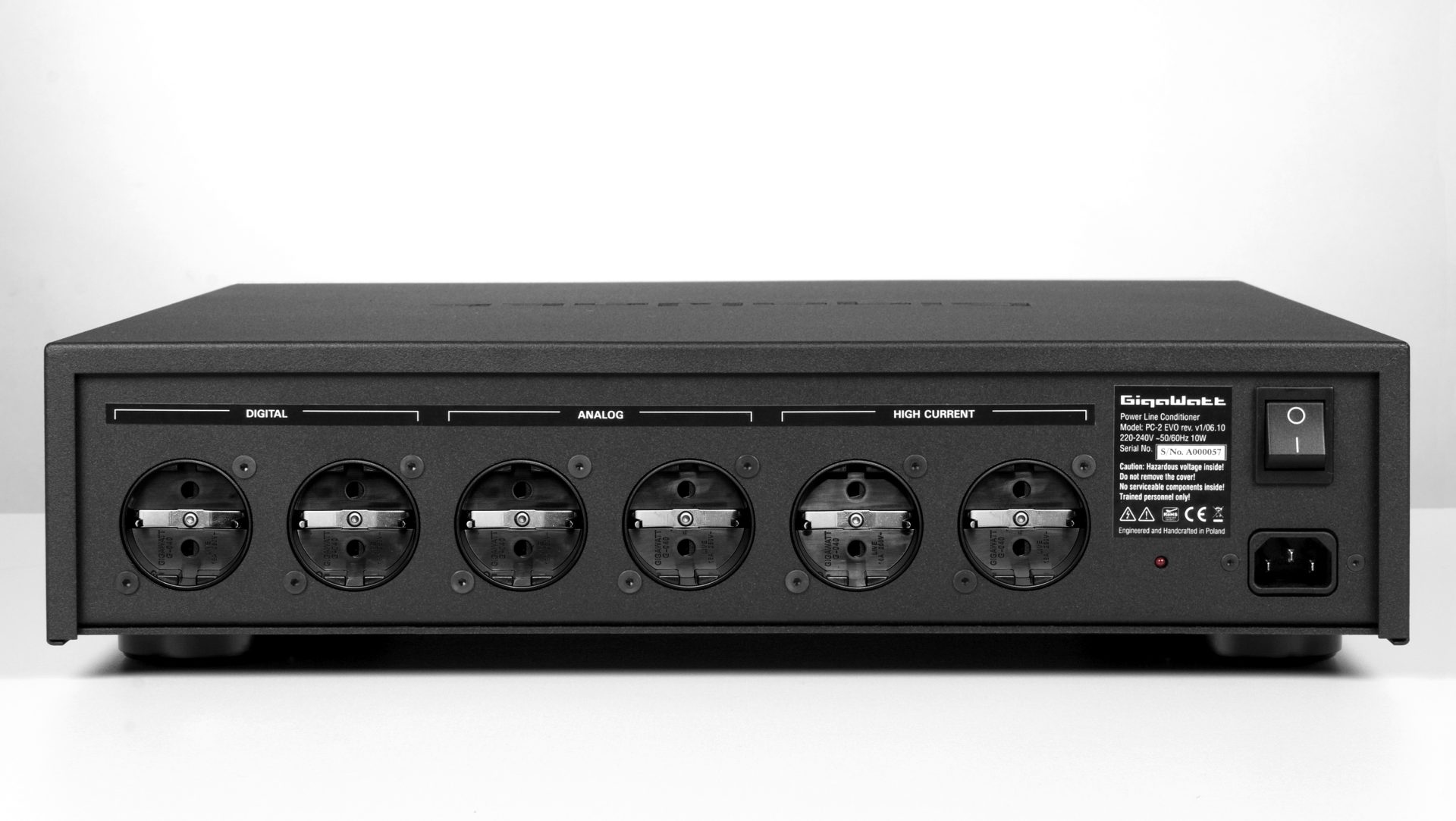

Der Conditioner PC-2 EVO+ ist mit mehrstufigen Parallelfiltern ausgestattet. Drei unabhängige Filterzweige, die drei Sektionen versorgen, die jeweils aus zwei Ausgangsbuchsen bestehen. Durch diese Lösung wird die Art Die Filterung wurde an die Belastung angepasst, die für jeden Gerätetyp unterschiedlich ist – digitale, analoge oder Hochstromgeräte. Autonome passive Filter ermöglichen die Isolierung von Interferenzen, die von den Geräten erzeugt werden, die über eine gemeinsame Stromleitung miteinander verbunden sind.
Der PC-2 EVO+ basiert auf einer neuartigen Filterarchitektur und verwendet neue Komponenten. Die Hauptneuheit sind die Entstörkondensatoren und die Kompensationsbatterien für die Pufferschaltungen, die von der Firma Miflex nach GigaWatt-Spezifikation hergestellt werden.
Im PC-2 EVO+ kommt ein innovatives, zweistufiges Stromverteilungssystem zum Einsatz, eine Eigenentwicklung unseres Hauses. Es basiert auf massiven Verteilerschienen der dritten Generation, hergestellt aus polierten Platten aus sauerstofffreiem Kupfer OFHCC 10100 mit 99,995 % Reinheit. Die erste Stufe ermöglicht eine verlustfreie und gleichmäßige Verteilung der Spannung auf jeden der Filterzweige. Die zweite Stufe versorgt jedes Ausgangsbuchsenpaar über Schraub- und Klemmverbindungen sowie eine Verkabelung mit GigaWatt Powerlink-Leitungen mit 4,0 QMM-Querschnitt aus sauerstofffreiem Kupfer direkt mit Strom. Die Sternanschlusstopologie und der hohe Leitwert in Kombination mit dem 30-QMM-Querschnitt jeder der Schienen ermöglichen eine gleichmäßige und stabile Stromverteilung unabhängig von der Belastung der einzelnen Ausgänge des Conditioners.
Aufgrund der verbesserten Effizienz der Filterschaltungen wurden sie mit Silberlot auf massiven Leiterplatten montiert, die im Vergleich zu Standard-Leiterplatten den doppelten Kupferanteil aufweisen. Die einlagigen Leiterplatten haben sehr breite Leiterbahnen aus versilbertem Kupfer mit einer Dicke von 70 Mikrometern. Die Interferenz wird durch Filterblöcke des RLC-Typs gedämpft, die um proprietäre Audio-Grade-Kondensatoren und IP-Kernfilter (Eisenpulver) herum aufgebaut sind.
Im Conditioner gibt es keine herkömmlichen Schutzelemente, wie Thermo- oder Schmelzsicherungen, die den freien Fluss des Stroms drosseln und den Klang negativ beeinflussen. Der Überspannungsschutz des Conditioners wird durch den Startblock gewährleistet, der Plasma-Funkenstrecken, UltraMOV-Varistoren der neuen Generation und einen Anfangsfilter verwendet. All diese Elemente im Zusammenspiel mit einem gut gemachten, zeitgemäßen Stromnetz garantieren einen komplexen Schutz vor Überspannungen und Überströmen.
Um die maximale Impulsantwort zu ermöglichen, ist der PC-2 EVO+ mit einer doppelten Pufferschaltung mit Audio-Grade-Kompensationsbatterien ausgestattet, einem proprietären Design. Die Schaltung erhöht den Stromausgang bei nichtlinearen Lasten wie Leistungsverstärkern und eliminiert den Leistungsunterschied zwischen Eingang und Ausgang des Konditionierers. Dies ermöglicht nahezu unbegrenzte Impulsfähigkeiten, die bei anderen passiven Conditionern unerhört sind und für aktive Conditioner nicht erreichbar sind. Die Impulsfähigkeit des PC-2 EVO+ übertrifft sogar die Werte einer sauberen Stromleitung ohne angeschlossene Geräte.
Zur Standardausstattung des PC-2EVO+ gehört auch ein DC-Offset-Blocker – eine Schaltung, die unerwünschte DC-Komponenten des Stromnetzes eliminiert. Diese DC-Komponente ist ein sehr verschlechterndes Phänomen, das in fast allen Stromnetzen vorhanden ist. Dies führt dazu, dass die Sinuswelle des Wechselstroms unsymmetrisch (nicht sinusförmig) wird und sich negativ auf alle Geräte auswirkt, die Transformatoren verwenden. Es bewirkt, dass ihre Kerne magnetisiert werden, was ihr Rauschen erhöht, die Effizienz von Netzteilen verringert und als Folge davon die Klangqualität verringert. Der DC-Blocker ermöglicht es, dieses Phänomen effektiv zu eliminieren, ohne den Klang zu komprimieren oder anderweitig negativ zu beeinflussen.
OPTIONALE AUSRÜSTUNG
- Füße des Rolling-Ball-Isolationssystems – Der PC-2 EVO+ kann mit einer neuen Art von Füßen mit einem Mechanismus namens Rolling-Ball-Isolationssystem ausgestattet werden. Dies ist ein Antivibrationssystem, das aus zwei Teilen (außen und innen) aus massivem Aluminium besteht, zwischen denen sich zwei Laufbahnen mit Kugeln befinden. Die Einrichtung besteht darin, die Kontaktpunkte zwischen den Füßen und dann dem Chassis des Klimageräts und dem Gestell zu minimieren, was sich in der Folge in einer erheblichen Verringerung der mechanischen Vibration niederschlägt, die sich negativ auf die inneren Elemente des Klimageräts auswirkt, was wiederum zu einer Verschlechterung führt sein Klang. Ein weiteres Isolationselement, auf dem die gesamte Konstruktion platziert ist, ist ein proprietäres Elastomer mit einer Dicke von 5 mm.
- Stromkabel – höhere Modelle. Der PC-2 EVO+ ist standardmäßig mit dem Netzkabel PowerSync PLUS mit 1,5m Länge ausgestattet. Um das Potenzial des Conditioners zu maximieren, empfehlen wir die Verwendung des Netzkabels LC-2 EVO oder PowerSync ULTRA
