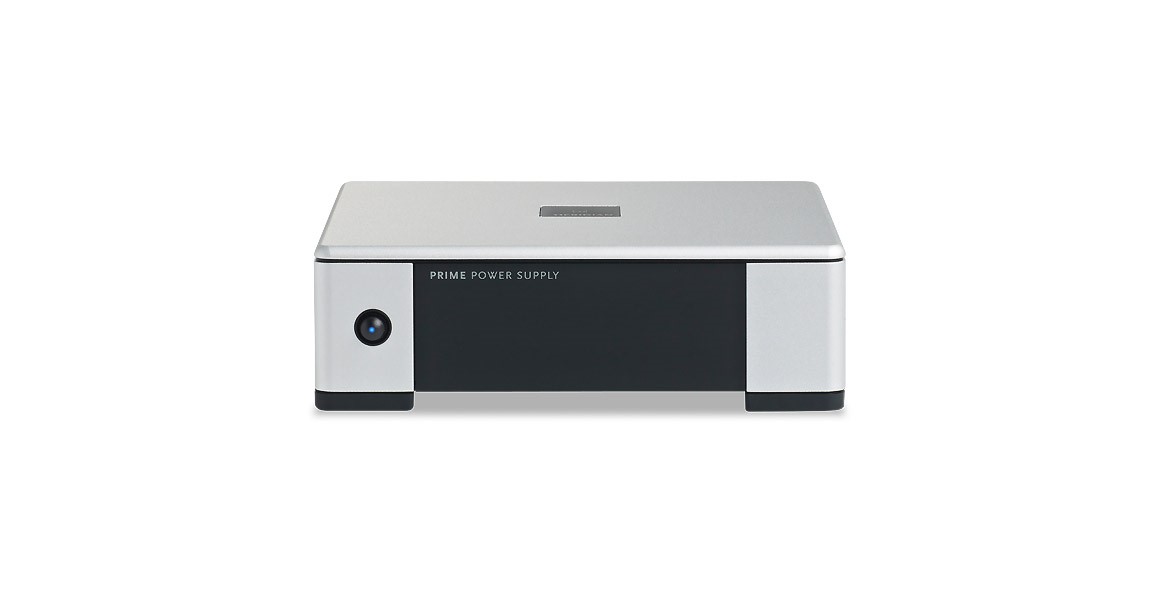

Meridian Prime PSU
Das Prime-Netzteil von Meridian ist ein Hochstromdesign in Referenzqualität, das auf den neuen linearen Netzteilen basiert, die für die 800-Referenzserie von Meridian entwickelt und speziell für Audioanwendungen entwickelt wurden.
Aufgeladene Leistung
Das Meridian Prime-Netzteil kann zur Stromversorgung einer Reihe von Meridian-Produkten verwendet werden, darunter der Meridian Prime-Kopfhörerverstärker, der Audio Core 200, der Meridian Director und die Media Source 200. Durch das Hinzufügen des Prime-Netzteils zu diesen Komponenten wird die Leistung erheblich verbessert wie das Aufladen des Motors Ihres Autos.
Das Meridian Prime-Netzteil wurde in ein elegantes, kompaktes Metallgehäuse eingebaut, das von Allen Boothroyd entworfen wurde und die G-Serie ohne sichtbare Schrauben wiedergibt. Es ist doppelhäutig, um weniger Geräusche zu verursachen. Es hat das gleiche Design und die gleiche Grundfläche wie sein Partner, der Prime-Kopfhörerverstärker.
Das Prime-Netzteil verfügt über ein spezielles rauscharmes, stark geregeltes lineares Netzteil, um nicht nur von Meridian-Komponenten, sondern auch von anderen Systemen, die 12 V Gleichstrom bei bis zu 500 mA benötigen, die höchstmögliche Audioleistung zu erzielen. Zusätzlich ist eine 5-V-USB-Versorgung im Audio-Pass-Through enthalten. Dadurch kann der USB-DAC vom Prime-Netzteil und nicht vom PC selbst sauber mit Strom versorgt werden, was zu mehr Musik und weniger Rauschen führt. Auf der Rückseite des Prime-Netzteils befindet sich eine C3-Steckdose. Der Netzeingang wird sorgfältig gefiltert, während die Ausgangsseite fünf 3-polige Hochstrom-Mini-DIN-Steckverbinder mit einer positiven Verriegelung enthält, um die Wahrscheinlichkeit eines versehentlichen Trennens zu begrenzen. Durch die Bereitstellung eines einzigen Eingangsanschlusses kann das Gerät mehrere Geräte über einen einzigen Wandanschluss mit Strom versorgen, wodurch die Unordnung verringert wird. Noch wichtiger ist, dass ein Außenborder-Netzteil Wechselstromstörungen von empfindlichen Audio-Schaltkreisen fernhält. Das Herzstück des Prime Power Supply ist ein handmontierter echter Ringkerntransformator: ein Design mit hoher Masse, niedrigem Profil und niedrigem Magnetfeld. Zusätzlich zu seiner integrierten magnetischen Abschirmung ist es auf einer Metallplatte montiert, um die Elektronik vor Rauschen zu schützen.
Jeder Ausgang des Prime-Netzteils umfasst eine mehrstufige Regelung mit insgesamt sechs extrem geräuscharmen Linearreglern. Sowohl der 12-V- als auch der 5-V-USB-Ausgang enthalten Vorregler vor den Ausgangsreglern. Obwohl die 12-V-Ausgänge für nur 500 mA ausgelegt sind, verwenden sie stark über spezifizierte 5-A-Linearregler, die durch einen strengen Bewertungsprozess ausgewählt wurden, einschließlich umfangreicher Hörtests. Das USB-Netzteil verfügt über einen neuen hocheffizienten LDO-Linearregler (Low Dropout), der ein Ausgangsrauschen von weniger als 5 μVeff im Bereich von 10 bis 100 kHz aufweist.
- Das Design des linearen Netzteils ist vom neuesten Netzteil der 800 Reference Series inspiriert
- Handmontierter Ringkerntransformator mit hohem Masse, niedrigem Profil und niedrigem Magnetfeld und integriertem Magnetschirm, plattenmontiert, um die Elektronik vor Störungen zu schützen
- Hochwertige 3-polige Mini-DIN-Hochstrom-Ausgangssteckverbinder für eine zuverlässige Verbindung
- Filterung der Leistungsaufnahme
- Zweistufige Regelung an allen Ausgängen mit sehr rauscharmen Linearreglern
- Mehrere Kondensatoren zur Rauschfilterung; Reservoirkondensatoren in Nichicon-Audioqualität
